جان لیفت | CL-07 190V (DC)

مگنت درب طبقه جان لیفت مدل CL-07، یک تجهیز الکترومغناطیسی جهت عملکرد قفل درب طبقات آسانسور است که با تغذیه الکتریکی مطابق مشخصات درج‌شده روی برچسب محصول، نیروی مغناطیسی لازم برای عملکرد مکانیزم قفل را تأمین می‌کند. نصب دستگاه با استفاده از سوراخ‌های شکاف‌دار دو انتهای شاسی انجام می‌شود و پیش از اتصال الکتریکی، بررسی عملکرد دستی مگنت ضروری است. اتصال سیم‌های فاز و نول باید مطابق نقاط مشخص‌شده در دستورالعمل انجام شده و در صورت امکان، عملکرد مغناطیسی پس از اعمال ولتاژ کنترل شود. این مدل دارای قابلیت تنظیم نیروی فنر از طریق دوک تنظیم مربوطه است؛ با این حال، از اعمال فشار بیش از حد باید خودداری کرد، زیرا می‌تواند موجب افزایش بار مکانیکی و داغ شدن بوبین شود. برای حفظ عملکرد ایمن و پایدار، نظافت ماهانه بخش‌های عملیاتی، جلوگیری از نفوذ مایعات به بوبین و اتصالات الکتریکی و خارج کردن مگنت از محل نصب هنگام رنگ‌آمیزی کابین توصیه می‌شود. مگنت CL-07 دارای عمر مفید اعلام‌شده ۱۰ سال و ضمانت رسمی ۲ ساله است و هرگونه سرویس یا تنظیم خارج از دستورالعمل باید با هماهنگی نمایندگی مجاز انجام شود.
◊ برای مطالعه اطلاعات فنی این محصول وب سایت شرکت جان لیفت ترکیه کلیک کنید.

CAN LIFT RETIRING CAM

مگنت درب طبقه جان لیفت مدل CL-07، راهکاری مطمئن برای عملکرد صحیح قفل درب آسانسور با قابلیت تنظیم نیروی فنر و عملکرد مغناطیسی است.

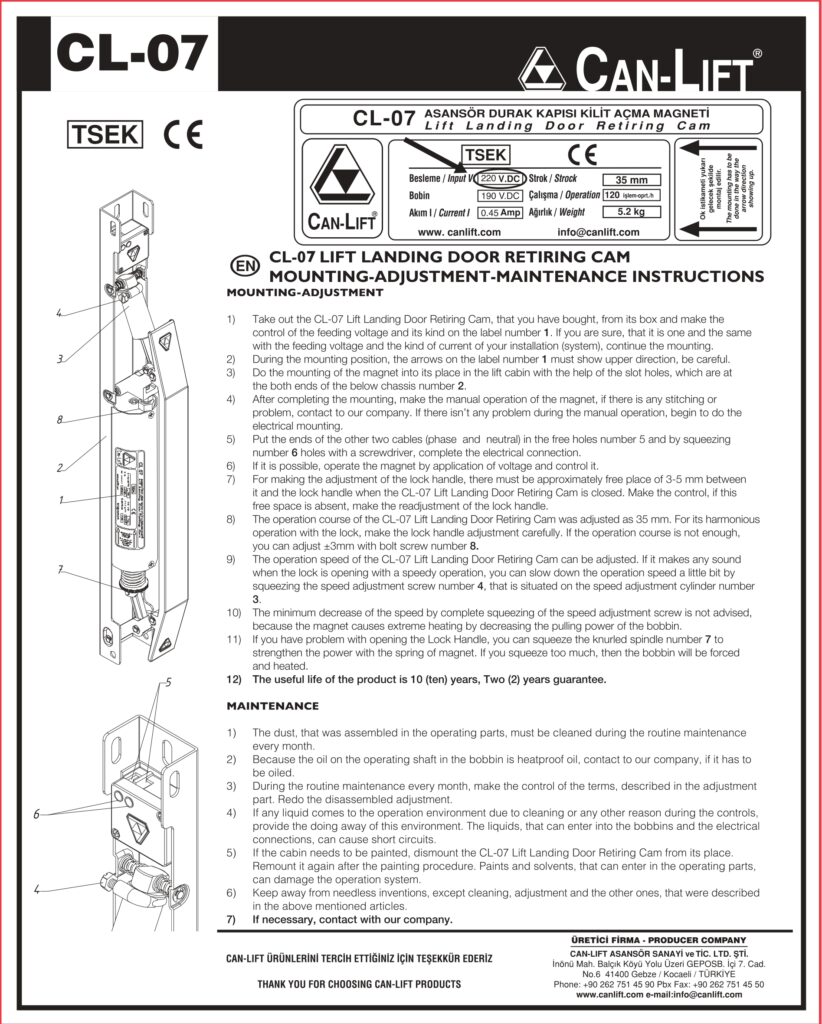

دستورالعمل نصب و تنظیم


  1. مگنت درب طبقه مدل CL-07 را از جعبه خارج کرده و مشخصات تغذیه و نوع ولتاژ را طبق برچسب شماره (1) بررسی نمایید. فلش روی این برچسب باید به‌درستی جهت بالا را نشان دهد.
  2. مگنت را در محل تعیین‌شده روی کابین آسانسور نصب کنید. برای این کار از سوراخ‌های شکاف‌دار در دو انتهای شاسی، زیر شماره (2)، استفاده نمایید.
  3. پس از نصب مکانیکی، عملکرد دستی مگنت را بررسی کنید. در صورت وجود هرگونه گیر یا اختلال، با شرکت تماس بگیرید.
  4. اگر عملکرد دستی بدون مشکل بود، می‌توانید نصب الکتریکی را آغاز کنید.
  5. دو کابل مربوط به فاز و نول را در محل مشخص‌شده (شماره 5) متصل نمایید.
  6. با فشار دادن محل شماره (6) توسط پیچ‌گوشتی، اتصال الکتریکی را کامل کنید.
  7. در صورت امکان، با اعمال ولتاژ و کنترل آن، عملکرد مغناطیسی را بررسی نمایید.
  8. دسته قفل مگنت در حالت بسته قرار دارد و قابل تنظیم است.
  9. توجه داشته باشید که کاهش قدرت کشش بوبین باعث افزایش دمای آن می‌شود.
  10. اگر در باز کردن دسته قفل مشکلی وجود دارد، می‌توانید با فشار دادن دوک شماره (7)، نیروی فنر مگنت را تقویت کنید.
  11. از اعمال فشار بیش از حد خودداری کنید، زیرا باعث اجبار و داغ شدن بوبین می‌شود.
  12. عمر مفید این محصول ۱۰ سال بوده و دارای ۲ سال ضمانت رسمی است.

 دستورالعمل نگهداری

  1. در بازدیدهای ماهانه، گرد و غبار موجود در بخش‌های عملیاتی مونتاژشده را به‌طور کامل تمیز کنید.
  2. از آنجا که در شافت عملیاتی از روغن مقاوم در برابر حرارت استفاده شده، در صورت نیاز به تعویض یا بررسی، با شرکت تماس بگیرید.
  3. در هر بازدید ماهانه، شرایط عملکردی را مطابق با بخش تنظیم بررسی و کنترل نمایید.
  4. اگر در طول نگهداری، هرگونه مایع به محیط کاری وارد شود (مثلاً در اثر تمیزکاری)، حتماً آن را پاک‌سازی کنید.
  5. ورود مایعات به بوبین‌ها و اتصالات الکتریکی ممکن است باعث ایجاد اتصال کوتاه شود.
  6. اگر کابین نیاز به رنگ‌آمیزی دارد، ابتدا مگنت CL-07 را از محل نصب خارج کرده و پس از اتمام عملیات رنگ، مجدداً نصب نمایید.
  7. رنگ‌ها و حلال‌ها ممکن است وارد بخش‌های عملکردی شده و به سیستم آسیب برسانند.
  8. از انجام هرگونه اقدام خارج از موارد ذکرشده در بخش‌های نصب، تنظیم و نگهداری خودداری فرمایید.
  9. در صورت بروز هرگونه مشکل، با نمایندگی مجاز شرکت تماس حاصل فرمایید.
