جان لیفت | طرح فوپا CL-06 M

قفل درب طبقه آسانسور جان لیفت | طرح فوپا مدل CL-06 M یک قفل ایمنی مکانیکی با سیستم پین ایمنی و کنتاکت الکتریکی است که برای اطمینان از بسته و قفل‌شدن صحیح درب طبقه طراحی شده است. بدنه قفل با پیچ‌های M6 روی قاب درب نصب شده و به‌وسیله اهرم، شافت و غلتک، عملکرد مکانیکی و آزادسازی قفل را کنترل می‌کند. مجموعه کنتاکت الکتریکی نیز وضعیت بسته‌بودن کامل درب و عملکرد قفل را به سیستم کنترل آسانسور اعلام می‌کند. برای عملکرد صحیح، پین ایمنی باید آزادانه حرکت کرده و حداقل 1.5 میلی‌متر از قاب بیرون باشد و فاصله بین قاب و لنگه درب حداقل 2 میلی‌متر در نظر گرفته شود. این قفل با طراحی مناسب برای سیستم‌های درب آسانسور، قابلیت سرویس و نگهداری دوره‌ای داشته و عمر مفید 10 سال و ضمانت 2 ساله برای آن اعلام شده است.
◊ برای مطالعه اطلاعات فنی این محصول وب سایت شرکت جان لیفت ترکیه کلیک کنید.

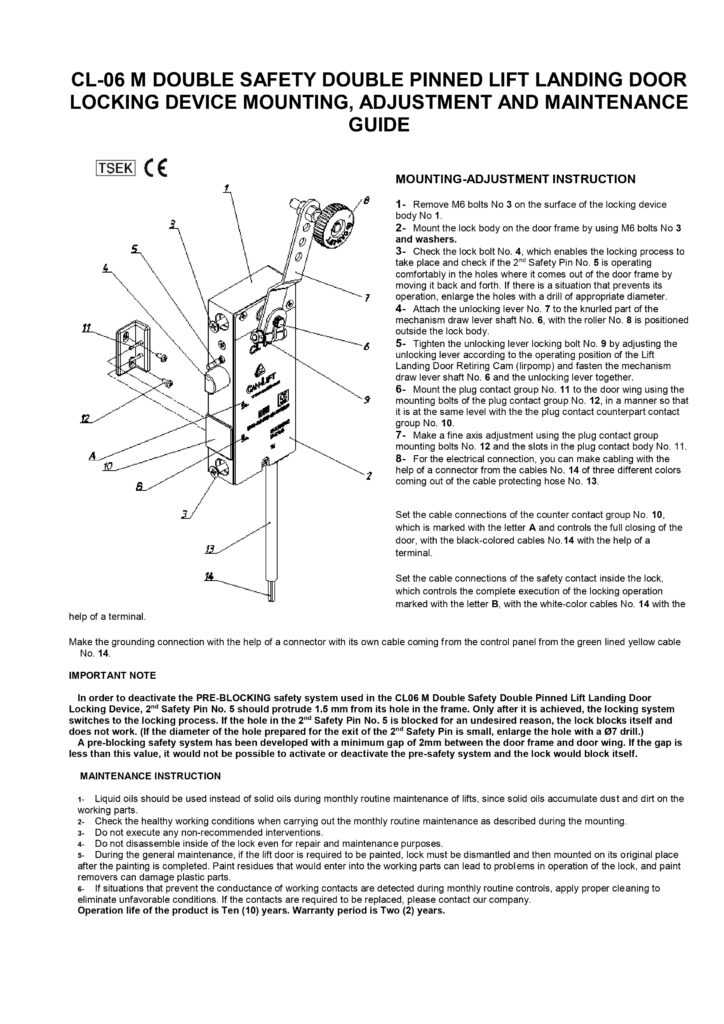

CAN LIFT LOCING DEVICE

قفل درب طبقه آسانسور جان لیفت | طرح فوپا مدل CL-06 M یک قفل ایمنی مکانیکی با سیستم پین ایمنی و کنتاکت الکتریکی است که برای اطمینان از بسته و قفل‌شدن صحیح درب طبقه طراحی شده است.


دستورالعمل نصب و تنظیم

  1. پیچ‌های M6 شماره (3) را از سطح بدنه قفل (شماره 1) باز کنید.
  2. بدنه قفل را با استفاده از همان پیچ‌ها و واشر، روی قاب درب آسانسور نصب نمایید.
  3. پیچ قفل شماره (4) را بررسی کنید تا از عملکرد صحیح مکانیزم قفل اطمینان حاصل شود. همچنین بررسی کنید که پین ایمنی شماره (5) در سوراخ‌های تعبیه‌شده روی قاب درب، به‌راحتی عقب و جلو حرکت کند. در صورت وجود گیر یا محدودیت، سوراخ‌ها را با مته مناسب بزرگ‌تر کنید.
  4. اهرم قفل شماره (7) را به قسمت چاقویی مکانیزم شفت اهرم شماره (6) متصل کنید. غلتک شماره (8) باید در بیرون بدنه قفل قرار گیرد.
  5. با توجه به موقعیت عملیاتی بادامک بازنشسته درب طبقه، اهرم بازکننده قفل را تنظیم کرده، پیچ قفل اهرم را محکم کنید و شافت اهرم شماره (6) را به اهرم بازکننده متصل نمایید.
  6. مجموعه تماس الکتریکی شماره (11) را با استفاده از پیچ‌های شماره (12) روی بالای درب نصب کنید، به‌طوری‌که در یک سطح با مجموعه تماس همتای شماره (10) قرار گیرد.
  7. با استفاده از پیچ و مهره‌های نصب و شکاف‌های موجود در بدنه شماره (11)، هم‌راستایی دقیق محور تماس را تنظیم کنید.
  8. برای اتصال الکتریکی، از کابل‌های شماره (14) با رنگ‌های مختلف استفاده کرده و آن‌ها را از طریق شیلنگ محافظ شماره (13) عبور دهید.
    • کابل‌های مشکی شماره (14) را به مجموعه تماس شماره (10) (علامت A) متصل کنید تا وضعیت بسته بودن کامل درب کنترل شود.
    • کابل‌های سفید شماره (14) را به مجموعه تماس ایمنی داخل قفل (علامت B) متصل کنید تا عملکرد کامل قفل بررسی شود.
    • کابل سبز-زرد شماره (14) را برای اتصال به زمین از طریق صفحه کنترل استفاده نمایید.

نکات ایمنی مهم

  • برای فعال‌سازی سیستم ایمنی قبل از قفل شدن، پین ایمنی شماره (5) باید حداقل 1.5 میلی‌متر از سوراخ قاب بیرون زده باشد.
  • تنها در این حالت، سیستم وارد فرآیند قفل‌سازی می‌شود. در صورت انسداد خروجی پین ایمنی، قفل عمل نخواهد کرد.
  • اگر قطر سوراخ خروجی پین ایمنی مناسب نیست، آن را با مته 7 میلی‌متری بزرگ‌تر کنید.
  • سیستم ایمنی باید با حداقل فاصله 2 میلی‌متر بین قاب درب و بال درب طراحی شود. در صورت کمتر بودن این فاصله، امکان فعال‌سازی یا غیرفعال‌سازی قفل وجود ندارد و قفل مسدود می‌شود.

دستورالعمل تعمیر و نگهداری

  1. در نگهداری ماهانه، از روغن‌های مایع به‌جای روغن‌های جامد استفاده کنید، زیرا روغن جامد باعث جذب گرد و غبار روی قطعات متحرک می‌شود.
  2. شرایط عملکردی قفل را مطابق با دستورالعمل نصب بررسی نمایید.
  3. از هرگونه مداخله غیرمجاز یا خارج از توصیه‌های فنی خودداری کنید.
  4. حتی برای اهداف تعمیراتی، از باز کردن داخلی قفل پرهیز نمایید.
  5. در صورت نیاز به رنگ‌آمیزی درب آسانسور، ابتدا قفل را باز کرده و پس از اتمام عملیات رنگ، مجدداً در محل اصلی نصب کنید. باقی‌مانده رنگ یا حلال‌ها ممکن است وارد قطعات عملکردی شده و باعث اختلال یا آسیب به اجزای پلاستیکی شوند.
  6. اگر در کنترل‌های ماهانه، عواملی که مانع هدایت صحیح تماس‌ها هستند شناسایی شدند، با تمیزکاری مناسب آن‌ها را برطرف کنید.
  7. در صورت بروز هرگونه مشکل، با نمایندگی مجاز شرکت تماس حاصل فرمایید.

مشخصات ضمانت و عمر مفید

  • عمر مفید محصول: ۱۰ سال
  • دوره ضمانت: ۲ سال
