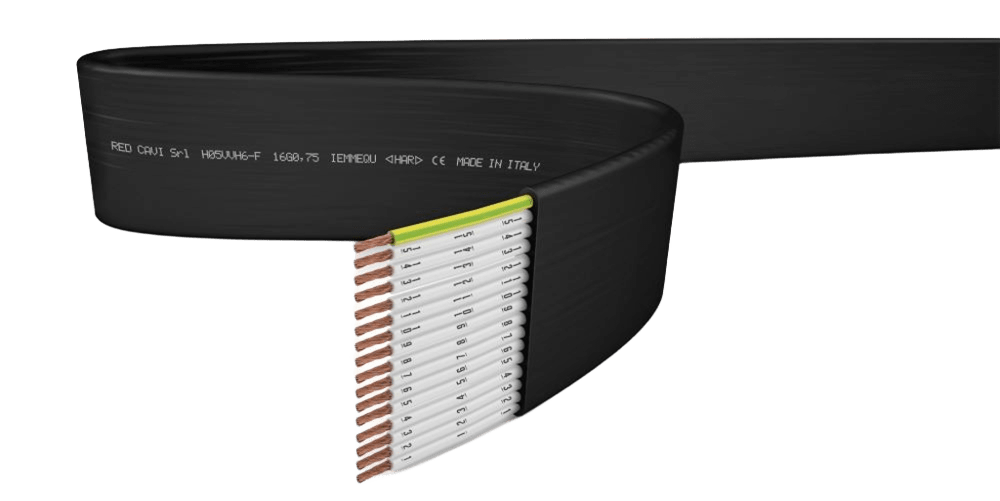

تراول کابل مدل H05VVH6-F ساخت شرکت ردکاوی ایتالیا، یکی از کابل‌های تخصصی و با کیفیت بالا برای کاربرد در سیستم‌های آسانسور و تجهیزات متحرک است. این کابل با طراحی تخت و انعطاف‌پذیر، مناسب برای نصب در شرایطی است که حرکت مداوم، خم‌شدگی‌های مکرر و فضای محدود از جمله چالش‌های اصلی محسوب می‌شوند.
این مدل دارای 24 رشته ساده با هادی‌های مسی انعطاف‌پذیر کلاس ۵ بوده و از ترکیب PVC با کیفیت بالا برای عایق (TI2) و روکش (TM2) بهره می‌برد. رنگ روکش مشکی آن، علاوه بر زیبایی، مقاومت مناسبی در برابر عوامل محیطی فراهم می‌کند. کابل H05VVH6-F با ولتاژ نامی 300/500 ولت و تحمل ولتاژ تست تا 2000 ولت، ایمنی الکتریکی قابل‌اعتمادی را در شرایط کاری مختلف تضمین می‌کند.
از نظر عملکرد مکانیکی، این کابل قابلیت نصب در حالت آویزان تا طول ۳۵ متر و سرعت حرکت تا ۱٫۶ متر بر ثانیه را دارد. شعاع خمش حداقل ۱۰ برابر ضخامت کابل و حداکثر تنش کششی ۱۵ نیوتن بر میلی‌متر مربع، نشان‌دهنده طراحی دقیق و مهندسی‌شده برای دوام بالا در کاربردهای صنعتی است.
ابعاد خارجی این مدل برابر با 61.50 × 4.00 میلی‌متر بوده و ضخامت عایق و روکش به ترتیب 0.60 و 0.80 میلی‌متر است. مقاومت اهمی کابل نیز برابر با 26.00 Ω/km می‌باشد که نشان‌دهنده کیفیت بالای هادی‌ها و ساختار داخلی کابل است.
| عنوان انگلیسی | ترجمه فارسی |
|---|---|
| Conductor of isolated cables | هادی کابل‌های ایزوله |
| PVC isolated cables of rated voltages up to and including 450/750 V | کابل‌های ایزوله شده با PVC با ولتاژ نامی تا 450/750 ولت |
| Flat PVC sheathed flexible cables | کابل‌های تخت و انعطاف‌پذیر با روکش PVC |
| Marking of cores electric cables | نشانه‌گذاری رشته‌های کابل |
| Coloring of conductors | رنگ‌بندی هادی‌ها |
| عنوان | مقدار / توضیح |
|---|---|
| نوع کابل | کابل تخت انعطاف‌پذیر مخصوص آسانسور |
| هادی | سیم مسی انعطاف‌پذیر بدون پوشش، کلاس ۵ |
| رنگ روکش | مشکی |
| عایق | ترکیب PVC با کیفیت TI2 |
| روکش | ترکیب PVC با کیفیت TM2 |
| عنوان | مقدار |
|---|---|
| ولتاژ نامی Uo/U | ۳۰۰/۵۰۰ ولت |
| ولتاژ تست | ۲۰۰۰ ولت |
| دمای کاری | از -۵ تا +۷۰ درجه سانتی‌گراد |
| دمای لحظه‌ای در اتصال کوتاه | ۱۵۰ درجه سانتی‌گراد |
| عنوان | مقدار |
|---|---|
| نوع نصب | کابل مخصوص نصب متحرک |
| حداکثر طول آویزان آزاد | ۳۵ متر |
| حداکثر سرعت حرکت | ۱٫۶ متر بر ثانیه |
| حداقل شعاع خمش | ۱۰ برابر ضخامت کابل |
| حداکثر تنش کششی | ۱۵ نیوتن بر میلی‌متر مربع |
| حداقل دمای عملیاتی | ۰ درجه سانتی‌گراد |
| مدل کابل | ابعاد خارجی (طول × عرض) mm | ضخامت عایق mm | ضخامت روکش mm | مقاومت اهمی Ω/km |
|---|---|---|---|---|
| 6X0,75 | 18٫50 × 4٫00 | 0٫60 | 0٫80 | 26٫00 |
| 9X0,75 | 25٫50 × 4٫00 | 0٫60 | 0٫80 | 26٫00 |
| 12G0,75 | 33٫50 × 4٫00 | 0٫60 | 0٫80 | 26٫00 |
| 16G0,75 | 43٫50 × 4٫00 | 0٫60 | 0٫80 | 26٫00 |
| 20G0,75 | 53٫50 × 4٫00 | 0٫60 | 0٫80 | 26٫00 |
| 24G0,75 | 61٫50 × 4٫00 | 0٫60 | 0٫80 | 26٫00 |
| 6X1 | 18٫70 × 4٫10 | 0٫60 | 0٫80 | 19٫50 |
| 9X1 | 23٫00 × 4٫10 | 0٫60 | 0٫80 | 19٫50 |
| 12G1 | 34٫30 × 4٫10 | 0٫60 | 0٫80 | 19٫50 |
| 16G1 | 46٫50 × 4٫10 | 0٫60 | 0٫80 | 19٫50 |
| 20G1 | 54٫00 × 4٫10 | 0٫60 | 0٫80 | 19٫50 |
| 24G1 | 65٫50 × 4٫10 | 0٫60 | 0٫80 | 19٫50 |
اطلاعات فوق از وب سایت شرکت ردکاوی ایتالیا ترجمه شده است. برای دسترسی راحت تر به محتوای اصلی اینجا کلیک نمایید.
