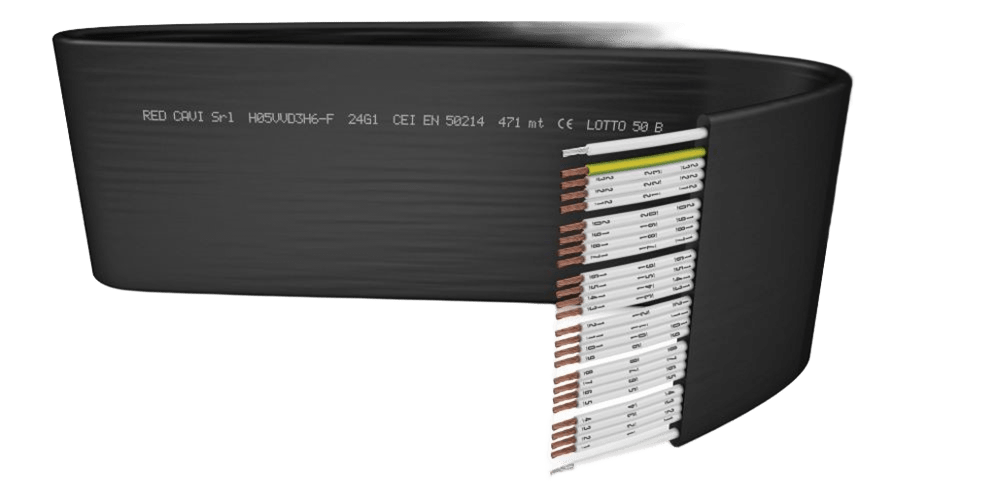

تراول کابل رد کاوی ایتالیا

مشخصات فنی

تعریف و کاربرد: این کابل از محصولات تولیدی معتبر شرکت RED CAVI ایتالیا بوده و مطابق با استاندارد CEI EN 50214 طراحی شده است. به‌طور خاص، کابل‌های این سری برای استفاده در آسانسورها و سیستم‌های موبایل (مانند نصب‌های مربوط به حمل و نقل ایستا و متحرک) مناسب هستند. 2

ویژگی‌های الکتریکی

• ولتاژ نامی (Uo/U): 300/500 ولت
• ولتاژ آزمایشی: 2000 ولت
• رسانایی: هادی کابل از مس قرمز آنیل شده تولید شده و طبق استاندارد CEI EN 60228 (کلاس 5) ارزیابی می‌شود که تضمین‌کننده عملکرد بهینه در انتقال جریان الکتریکی است. 2

محدوده دمایی

• دمای عملیاتی: از -5 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد
• دمای کوتاه‌مدت (در شرایط اتصال کوتاه): تا 150 درجه سانتی‌گراد این شرایط تضمین می‌کند کابل در محدوده دمایی مشخص شده عملکرد مورد انتظار خود را ارائه دهد. 2

شرایط نصب و مکانیکی

• کاربرد: مناسب برای نصب در سیستم‌های متحرک مانند آسانسور
• طول آویزان آزاد (Free Suspended Length): حداکثر 35 متر
• سرعت حرکت کابل: تا 1.6 متر بر ثانیه
• شعاع خمیدگی (Bending Radius): حداقل 10 برابر ضخامت کابل، به‌منظور جلوگیری از آسیب‌های مکانیکی
• تنش کششی: 15 نیوتون به ازای هر میلی‌متر مربع از سطح مقطع هادی (مس) این مشخصات نصب اطمینان می‌دهد که کابل تحت شرایط استفاده متحرک بدون ایجاد تنش‌های اضافی و آسیب‌های مکانیکی عمل خواهد کرد. 2

ساختار و مواد سازنده

هادی: ساخته شده از مس قرمز آنیل شده مطابق با استاندارد CEI EN 60228 (کلاس 5)

• عایق: از مواد PVC با کیفیت TI2 مطابق با استاندارد CEI EN 50363، که حفاظت الکتریکی مناسبی ارائه می‌دهد.
• پوشش (Sheath): پوشش بیرونی نیز از PVC با کیفیت TM2 تهیه شده و مطابق با
• استاندارد CEI EN 50363 می‌باشد. معمولاً این پوشش در رنگ‌هایی مانند خاکستری (RAL7035) یا مشکی (RAL9005) ارائه می‌شود. این ترکیب مواد به کابل خواص مقاومت فیزیکی و شیمیایی لازم را می‌بخشد و باعث پایداری طولانی‌مدت آن در محیط‌های متفاوت می‌شود. 2

استانداردها و آزمایش‌ها

• استاندارد اصلی: CEI EN 50214 (نسخه 2007)
• آزمایش‌های مقاومت در برابر آتش: کابل تحت آزمایش‌های استاندارد CEI EN 60332-1-1 قرار گرفته تا مقاومت آن در برابر شیوع شعله به صورت عمودی در سطح یک کابل بررسی شود.
• نشانه‌گذاری و رنگ‌بندی: مطابق با استانداردهای CEI UNEL 00725 (نشانه‌گذاری هادی‌ها) و CEI UNEL 00722 (رنگ‌بندی هادی‌ها) انجام شده است.

این مجموعه مشخصات فنی، همراه با گواهینامه‌ها و تاییدیه‌های بین‌المللی (مانند استانداردهای ISO 9001) نشان از کیفیت بالا و عملکرد مطمئن کابل در کاربردهای ویژه مانند آسانسورها دارد. به همین دلیل، این محصول به عنوان یک راه‌حل کارآمد در انتقال انرژی و سیگنال‌های کنترلی در نصب‌های موبایل توصیه می‌شود.

نکات فنی در یک نگاه

• CEI 20-29 CEI EN 60228 IEC 228 رسانای کابل‌های عایق‌دار
• CEI 50525 HD 21 IEC 227-1 کابل‌های عایق‌دار PVC با ولتاژ نامی تا و شامل 450/750 ولت
• CEI EN 50363-CEI 20-11 ویژگی‌های فیزیکی
• CEI EN 50214:2007 HD359 S2 کابل‌های انعطاف‌پذیر پوشیده شده با PVC
• CEI EN 60332-1-1 تست مقاومت به انتشار شعله عمودی برای یک کابل
• CEI UNEL 00725 علامت‌گذاری هسته‌های کابل‌های الکتریکی
• CEI UNEL 00722 رنگ‌بندی رساناها
• ویژگی‌های الکتریکی
• ولتاژ نامی Uo/U : 300/500 ولت
• ولتاژ تست: 2000 ولت
• دمای: -5°C +70°C
• حداکثر دمای اتصال کوتاه: 150°C
• شرایط نصب
• کابل برای نصب خاص متحرک
• حداکثر طول آویزان آزاد: 35 متر
• سرعت حرکت: 1.6 متر در ثانیه
• حداقل شعاع خم: 10 برابر ضخامت کابل
• تنش کششی: 15 نیوتن به ازای هر میلی‌متر مربع مقطع مسی
• دمای کارکرد: 0°C
