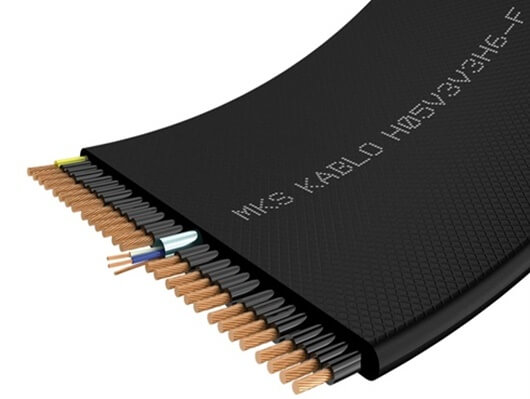

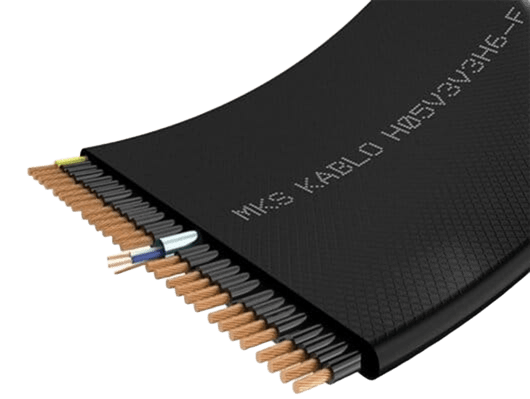

در سیستمهای کنترل و فرمان آسانسورهای پرسرعت، وجود نویز الکتریکی و تداخل سیگنالها میتواند عملکرد ایمن و روان تجهیزات را مختل کند. کابل تخت مدل H05VV3x0.75+6 با ساختار ترکیبی شامل ۳۰ رشته، راهحلی مؤثر برای حذف این اختلالات محسوب میشود.
این کابل شامل ۲۷ رشته شمارهدار و یک رشته سبز-زرد با سطح مقطع 0.75 میلیمتر مربع است که بهراحتی قابل شناساییاند. همچنین دو رشته ویژه با سطح مقطع 0.25 میلیمتر مربع بهصورت زوجپیچی شده و با فویل آلومینیومی شیلد شدهاند تا از نفوذ نویز جلوگیری شود. این طراحی باعث افزایش ایمنی، پایداری عملکرد و سهولت در نصب و نگهداری کابل در محیطهای متحرک آسانسور میشود.

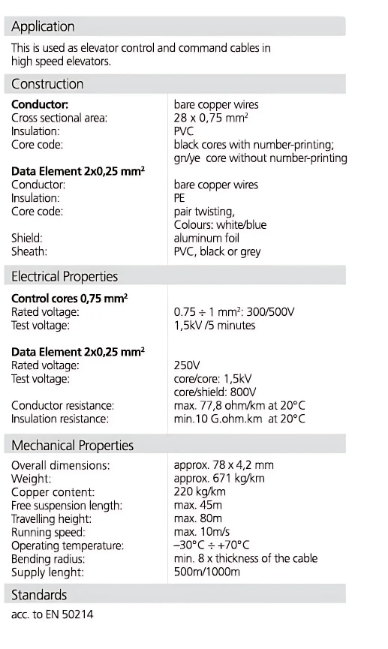

| دستهبندی | مشخصات فنی |
|---|---|
| کاربرد | کابل کنترل و فرمان برای آسانسورهای پرسرعت |
| ساختار کابل اصلی | |
| نوع هادی | سیمهای مسی بدون روکش |
| سطح مقطع رشتهها | 28 × 0.25 میلیمتر مربع<br>0.75 میلیمتر مربع (برای رشتههای اصلی) |
| ولتاژ تست | 2.5 کیلوولت |
| کدگذاری رشتهها | رشتههای مشکی با چاپ شماره<br>رشتههای خاکستری با چاپ شماره سفید |
| جنس عایق | PVC |
| المان داده – 2 × 0.25 mm² | |
| نوع هادی | سیمهای مسی بدون روکش |
| جنس عایق | پلیاتیلن (PE) |
| رنگبندی رشتهها | سفید، قهوهای |
| روکش و شیلدینگ | |
| جنس روکش | PVC |
| رنگ روکش | مشکی یا خاکستری |
| ویژگیهای الکتریکی | |
| رشتههای کنترل (0.75 mm²) | ولتاژ نامی: 300/500V<br>ولتاژ تست: 1.5 کیلوولت به مدت ۵ دقیقه |
| رشتههای داده (2 × 0.25 mm²) | ولتاژ نامی: 250V<br>ولتاژ تست: هادی به هادی: 1.5 کیلوولت<br>هادی به شیلد: 1.5 کیلوولت<br>مقاومت هادی: حداکثر 77.8 اهم/کیلومتر در دمای 20°C<br>مقاومت عایقی: حداقل 10 گیگااهم × کیلومتر |
| ویژگیهای مکانیکی | |
| ابعاد کلی کابل | حدود 7.8 × 4.2 میلیمتر |
| وزن کابل | حدود 671 کیلوگرم در هر کیلومتر (وزن مس: 220 کیلوگرم در هر کیلومتر) |
| طول آویزان آزاد | حدود 45 متر |
| ارتفاع حرکت | حداکثر 80 متر |
| سرعت حرکت | حداکثر 10 متر بر ثانیه |
| دمای عملکرد | از –30°C تا +70°C |
| ضخامت روکش | 8 میلیمتر |
| طول کابل قابل تأمین | 500 متر / 1000 متر |
| استاندارد ساخت | مطابق با استاندارد EN 50214 |
