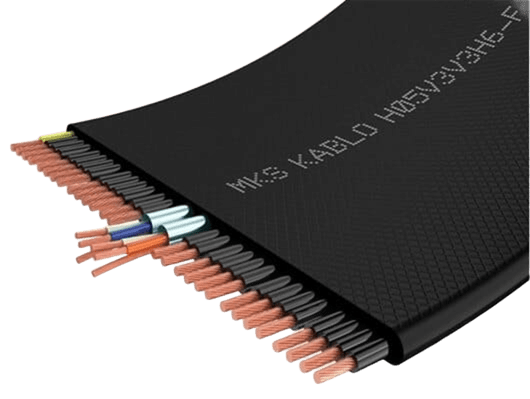

کابل تخت آسانسور مدل H05VV3H6-F با ترکیب ۳۲ رشته، شامل ۲۸ رشته با سطح مقطع 0.75 میلیمتر مربع و دو زوج رشته 0.50 میلیمتری با شیلد کامل، بهعنوان راهحل مؤثر برای کاهش نویز و تداخل در سیستمهای کنترل و فرمان آسانسورهای پرسرعت طراحی شده است.
این کابل با ساختار چندلایه و استفاده از فویل آلومینیومی و بافت مسی برای شیلدینگ، انتقال سیگنالهای فرمان و داده را با دقت بالا و بدون اختلال انجام میدهد. وجود رشتههای رزرو و تنوع رنگبندی، نصب و نگهداری را سادهتر کرده و قابلیت اطمینان سیستم را افزایش میدهد.
| دستهبندی | مشخصات فنی |
|---|---|
| کاربرد | کابل کنترل و فرمان برای آسانسورهای پرسرعت |
| ساختار کابل اصلی | |
| نوع هادی | سیمهای مسی بدون روکش |
| سطح مقطع | 28 × 0.75 میلیمتر مربع |
| جنس عایق | PVC |
| کدگذاری رشتهها | چاپ شماره روی رشتههای بدون روکش / چاپ شماره سفید روی رشتههای خاکستری |
| المان داده – 2x(2×0.75) mm² | |
| نوع هادی | سیمهای مسی بدون روکش |
| جنس عایق | پلیاتیلن (PE) |
| ساختار رشتهها | زوجپیچی شده |
| رنگبندی زوجها | زوج اول: سفید/آبی<br>زوج دوم: سفید/قهوهای |
| روکش و شیلدینگ | |
| جنس شیلد | فویل آلومینیومی |
| روکش خارجی | PVC |
| رنگ روکش | مشکی یا خاکستری |
| ویژگیهای الکتریکی | |
| رشتههای کنترل (0.75 mm²) | ولتاژ نامی: 300/500V<br>ولتاژ تست: 1.5 کیلوولت به مدت ۵ دقیقه |
| رشتههای داده (2x(2×0.75)) | ولتاژ تست: هادی به هادی: 1.5 کیلوولت<br>هادی به شیلد: 800 ولت<br>مقاومت حداکثر: 26 اهم/کیلومتر در دمای 20°C<br>مقاومت عایقی حداقل: 10 گیگااهم × کیلومتر |
| ویژگیهای مکانیکی | |
| ابعاد کلی | حدود 84 × 5.3 میلیمتر |
| وزن کابل | حدود 710 کیلوگرم در هر کیلومتر |
| وزن مس | حدود 260 کیلوگرم در هر کیلومتر |
| طول آویزان آزاد | حداکثر 80 متر |
| سرعت حرکت | حداکثر 10 متر بر ثانیه |
| دمای عملکرد | از –30°C تا +70°C |
| مقاومت کششی مجاز | حداکثر 8 برابر ضخامت کابل |
| طول کابل قابل تأمین | 500 متر / 1000 متر |
| استاندارد ساخت | مطابق با استاندارد EN 50214 |
